Merangkai UPS mini dan Blok Diagram Rangkaian UPS

Merangkai UPS mini dan Blok Diagram Rangkaian UPS
UPS (Uninterruptible Power Supply), digunakan untuk mengantisipasi listrik padam. Walau tidak sehandal UPS (Uninterruptible Power Supply) yang asli, rangkaian ini sedikit bermakna, Mau tau cara merakitnnya...?

Gampang dan mudah. Biayanya pun relatif lebih murah ketimbang membeli UPS (Uninterruptible Power Supply) yang asli. Bagaimana dengan komponen yang diperlukan ? Banyak terjual di toko-toko elektronik. Dengan demikian anda akan merugi jika tidak mencoba merakitnya.

Output rangkaian UPS (Uninterruptible Power Supply) ini memiliki daya sekitar 1,5W. Sebelum rangkaian utama terdapat rangkaian layaknya mini adapter yang memiliki tegangan antara 9V/12V dengan kuat arus sebesar 500mA. Tegangan yang dihasilkan ini digunakan untuk mengoperasikan rangkaian dan mengisi battery. UPS (Uninterruptible Power Supply) dirancang untuk tetap dapat menjalankan perangkat elektronik meskipun listrik padam.

Merangkai UPS mini dan Blok Diagram Rangkaian UPS
Gambar Rangkaian UPS mini
Cara Kerja Rangkaian

Ketika inverter dijalankan dengan masukan AC, kemudian di ubah menjadi tegangan DC. Pada bagian output penyearah digunakan untuk mengisi battery. Ketika power gagal atau terjadi pemadaman arus listrik, tegangan dc mengalir ke inverter yang kemudian menghasilkan tegangan AC pada keluaran inverter (lebih jelasnya lihat gambar).

rangkaian terhubung disekitar IC CD4047 yang beroperasi sebagai multivibrator pada frekuensi 50 Hz. Output Q multivibrator ini menggerakkan MOSFETs IRF540. Outout inverter disaring dan direduksi menggunakan MOV (Metal Oxide Vasitor). Tranformer yang digunakan adalah 9-0-9, 1.5A. Dua LED (D6 dan D7) digunakan sebagai indikator apakah tegangan utama ataukah baattery yang sedang bekerja.


Merangkai UPS mini dan Blok Diagram Rangkaian UPS
Diagram Offline dan Standby UPS

Merangkai UPS mini dan Blok Diagram Rangkaian UPS

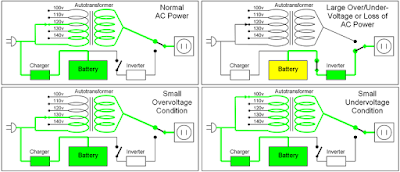

Diagram line Interaktif UPS

UPS (Uninterruptible Power Supply), digunakan untuk mengantisipasi listrik padam. Walau tidak sehandal UPS (Uninterruptible Power Supply) yang asli, rangkaian ini sedikit bermakna, Mau tau cara merakitnnya...?

Gampang dan mudah. Biayanya pun relatif lebih murah ketimbang membeli UPS (Uninterruptible Power Supply) yang asli. Bagaimana dengan komponen yang diperlukan ? Banyak terjual di toko-toko elektronik. Dengan demikian anda akan merugi jika tidak mencoba merakitnya.

Output rangkaian UPS (Uninterruptible Power Supply) ini memiliki daya sekitar 1,5W. Sebelum rangkaian utama terdapat rangkaian layaknya mini adapter yang memiliki tegangan antara 9V/12V dengan kuat arus sebesar 500mA. Tegangan yang dihasilkan ini digunakan untuk mengoperasikan rangkaian dan mengisi battery. UPS (Uninterruptible Power Supply) dirancang untuk tetap dapat menjalankan perangkat elektronik meskipun listrik padam.

Merangkai UPS mini dan Blok Diagram Rangkaian UPS
Gambar Rangkaian UPS mini
Cara Kerja Rangkaian

Ketika inverter dijalankan dengan masukan AC, kemudian di ubah menjadi tegangan DC. Pada bagian output penyearah digunakan untuk mengisi battery. Ketika power gagal atau terjadi pemadaman arus listrik, tegangan dc mengalir ke inverter yang kemudian menghasilkan tegangan AC pada keluaran inverter (lebih jelasnya lihat gambar).

rangkaian terhubung disekitar IC CD4047 yang beroperasi sebagai multivibrator pada frekuensi 50 Hz. Output Q multivibrator ini menggerakkan MOSFETs IRF540. Outout inverter disaring dan direduksi menggunakan MOV (Metal Oxide Vasitor). Tranformer yang digunakan adalah 9-0-9, 1.5A. Dua LED (D6 dan D7) digunakan sebagai indikator apakah tegangan utama ataukah baattery yang sedang bekerja.


Merangkai UPS mini dan Blok Diagram Rangkaian UPS
Diagram Offline dan Standby UPS

Merangkai UPS mini dan Blok Diagram Rangkaian UPS
Diagram line Interaktif UPS
