Cara memperkuat sinyal 3G, HSDPA, EVDO, dan EVDO rev B

Telkomtech, hai sibat kali ini telkomteh akan membagikan artikel mengenai bagaimana cara memperkuat signal modem Cara memperkuat sinyal 3g, evdo, dan evdo rev B,
Sebelum kita membahas signalCara memperkuat sinyal 3g, evdo, dan evdo rev B ada baiknya kita mengetahui apa itu signal gsm dan cdma.
Signal 3G atau Third-Generation Technology adalah merupakan teknologi evolusi dari generasi sebelumnya yang memiliki kapasitas pengiriman dan penerimaan dari lebih besar dan lebih cepat. Oleh karena itulah, teknologi ini dapat digunakan untuk melakukan video call. Teknologi 3G sering juga disebut dengan mobile broadband karena keunggulannya sebagai modem untuk internet yang bersifat portable. Perkembangan 3G secara komersial dimulai pada tahun 2001 di Jepang oleh NTTDoCoMo yang kemudian disusul oleh Korea Selatan pada tahun 2002. Idealnya teknologi ini memiliki kecepatan transfer data pada level minimum 2Mbps pada pengguna yang berada pada posisi diam ataupun berjalan kaki, dan 384 kbps pada pengguna yang berada di dalam kendaraan yang sedang berjalan.

Sinyal HSDPA atau High-Speed Downlink Packet Access adalah merupakan teknologi yang disempurnakan dari teknologi sebelumnya yang juga dapat disebut 3.5G, 3G+ atau Turbo 3G yang memungkinkan jaringan berbasis Universal Mobile Telecommunication System (UMTS) memiliki kecepatan dan kapasitas transfer data yang lebih tinggi. Penggunaan HSDPA saat ini menyokong kecepatan penelusuran dari 1.8, 3.6, 7.2 hingga 14 Mpbs. Oleh karena itulah jaringan HSDPA ini sangat memungkinkan untuk digunakan sebagai modem internet pada computer ataupun notebook. Pemasaran HSDPA dalam bentuk modem yang digunakan sebagai koneksi mobile broadband baru diperkenalkan pada tahun 2007. Pada Agustus tahun 2009, 250 jaringan HSDPA secara komersial telah meluncurkan layanan mobile broadband di 109 negara.

Signal EVDO atau Evolution Data Optimized adalah juga dikenal dengan EV-DO, 1xEvDO dan 1xEV-DO merupakan sebuah standart pada wireless broadband berkecepatan tinggi. EVDO adalah singkatan dari “Evolution, Data Only” atau “Evolution, Data optimized”. Istilah resminya dikeluarkan oleh Assosiasi Industri Telekomunikasi yaitu CDMA2000, merupakan interface data berkecepatan tinggi pada media udara. EVDO satu dari dua macam standar utama wireless Generasi ke-3 atau 3G. adapun standart yang lainnya adalah W-CDMA.
Kelebihan EVDO ataudibandingkan CDMA biasa, tentu lebih mengirit spektrum frekuensi dari regulator dan amat mahal pastinya, menurunkan biaya pengembangan dan memanfaatkan jaringan baru. di amerika EVDO dipakai oleh Verizon dan Sprint,di Korea Juga digunakan. Saat artikel ini dibuat EVDO tidak terlalu berpengaruh di pasar Eropa dan Sebagian besar Asia karena di Wilayah tersebut telah memilih 3G sebagai pilihan mereka. Namun Demikian di Indonesia telah ada beberapa operator yang memakai teknologi EVDO.
Signal  EVDO Rev B adalah perkembangan lanjutan dari EVDO Rev A. Jaringan EVDO Rev B merupakan bagian pengembangan CDMA2000. Di jaringan ini memungkinkan pengguna untuk mengakses konten multimedia. Dan tingkat kecepatan yang lebih tinggi dibanding dengan generasi sebelumnya.Teknologi EVDO sudah banyak diadopsi oleh provider di Indonesia. Salah satunya adalah Smartfren. Modem USB Smartfren tersedia dalam EVDO rev.A dengan kecepatan download up to 3.1Mbps dan kecepatan upload up to 1.8 Mbps. Sedangkan EVDO  Rev. B memiliki kecepatan download up to 14.7Mbps dan upload up to 5.4 Mbps.

Nah kita sudah mengetahui apa itu sinyal 3G, HSDPA, EVDO dan EVDO Rev B sekareng tinggal kita analisa dan selidiki di daerah anda itu sudah tersedia jaringan apa???

 oke tak masalah disana mendapatkan jaringan apa tapi yang terpenting adalah apakah sinyal disasan sudah kenceng?

kalau belum kenceng kita perlu melakukan usaha tambahan agar kita bisa berselancar didunia maya dengan cepat.

Langsung saja mari kita simak Cara memperkuat sinyal 3G, HSDPA, EVDO, dan EVDO rev B,

Cara Pertama adalah: dengan membuat antena; antena bisa kita buat menggunakan sendok, koin, dan wajan bolic, bagaimana cara membuat dan konfigurasinyya dan apa itu antena?

sebelum kita membahas acara membuat dan konfigurasinyya ada baiknya kita mengetahui apa itu antena. Antena adalah radiator gelombang elektromagnetik. Artinya, dari antena inilah gelombang elektromagnetik dipancarkan. Gelombang elektromagnetik hanya akan muncul bila ada aliran arus listrik yang berubah-ubah (bolak-balik), sedangkan arus listrik berasal dari gerakan elektron. Jadi untuk membangkitkan gelombang elektromagnetik harus ada elekron yang digerakan.
Itulah sebabnya bahan baku terbaik untuk sebuah antena adalah konduktor, karena konduktor adalah penghantar arus listrik yang sangat baik. Artinya, di dalam konduktor terdapat elektron-elektron yang lemah ikatannya terhadap inti atom sehingga elektron-elektron ini mudah sekali digerakkan ketika diberi tegangan listrik.
Pemancar menghasilkan tegangan listrik bolak-balik. Tegangan listrik ini berasal dari osilator yang telah diolah menjadi sinyal pembawa dan kemudian dimodulasi. Sinyal pembawa yang telah termodulasi ini kemudian diperkuat dengan sebuah amplifier agar memiliki daya yang besar. Selanjutnya tegangan atau sinyal pembawa yang termodulasi dan berdaya besar ini kemudian dikirim ke antenna untuk menggerakkan elektron-elektron di dalam antena. Elektron-elektron ini akan bergerak secara bolak balik, karena tegangan yang diberikan juga bolak-balik. Akibatnya arus listrik yang mengalir di antena juga bolak-balik. Arus listrik bolak-balik inilah yang kemudian membangkitkan gelombang elektromagnetik yang terpancar ke segala arah.

1. antena sendok: sendok adalah penghantar atau konduktor yang baik sehingga bisa kita gunakan untuk antenna modem 3G, HSDPA, EVDO dan EVDO rev B.
cara membuatnya adalah kita siapkan terlebih dahulu sebuah sendok, setelah sendok sudah siap mari kita lengkungkan sendok sesuai dengan ukuran modem yang kita miliki, mungkin video berikut bisa menjadi panduan:


2. antenna uang logam
untuk menggunakan uang logam sebagai antenna kita tak perlu membuatnya karena kita cukup meletakan atau menumpukan uang logam tersebut di atas modem sehingga panas pada modem terserap oleh uang logam dan conduktor uang logam menarik sinyal 3G, HSDPA, EVDO, dan EVDO rev B tersebut.

3. Antenna wajan bolic,
Sebelum kita membuat antena wajan bolic ada baiknya kita mengetahui apa itu antena wajan bolic.
Wajan Bolic adalah sebuah antena yang terbuat dari bahan dasar Wajan. Wajan Bolic adalah versi keduanya dari Antena Grid, bedanya Wajan Bolic dengan Antena Grid hanya terletak pada bahan dan efisiensi harganya. Antena grid / satelit seperti yang kita tahu, harganya sangatlah mahal, mungkin bisa 2 atau 3 juta-an Woow... Sementara Wajan Bolic hanya membutuhkan biaya kurang dari 200.000. Dengan fungsinya yang hampir sama dengan antena grid, Wajan Bolic lebih efisien. Wajan Bolic merupakan antena reciever gelombang radio dengan frekuensi 2.4Ghz. Dan hebatnya lagi, Wajan Bolic adalah karya anak Indonesia, mantap kan?
Cara membuat antena wajan bolic:
Apa Fungsi dari Si Wajan Bolic ini?
1. Menembak sinyal WI-FI yang letaknya jauh (bisa menembak sampai 2 Km-9Km)
2. Memperkuat sinyal wi-fi
3. Menambah sinyal Modem (jika di gunakan untuk modem, bisa menembak HSDPA sampai HSUPA)
Nah inilah tahap yang di tunggu tunggu.
Cara Pembuatannya?
BAHAN :
1. Wajan diameter 36 ? (semakin besar diameternya semakin bagus)
2. PVC paralon tipis ukuran 3” 30cm
3. Doff  3” 2 buah
4. Aluminium foil
5. Baut + mur ukuran 12 dan 14
6  Bracket dan plat bentuk L bisa beli di toko bangunan
7. Modem USB WLAN
8. Kabel USB Extension 1 meter (panjang sesuai kebutuhan, bisa di beli di toko komputer)
9. Pipa besi/Bambu dengan panjang ukuran 8-10 meter
PERALATAN :
1. Penggaris
2. Pisau/ Cutter
3. Gergaji besi
4. Bor (untuk melubangi wajan dan doff)
5. Kikir (Untuk memperbesar lubang wajan setelah di-Bor untuk mendapatkan ukuran yang sesuai dengan Baut ukuran 12 dan 14)

PERKIRAAN HARGA :
Perkiraan harga yang dikeluarkan untuk membeli bahan WajanBolic adalah kurang dari Rp 300.000 ,-. Bandingkan jikan Anda harus membeli antenna Grid 24 db, yang bikinan local saja mencapai Rp 500.000 ,- lebih dan yang import bisa mencapai Rp 1.000.000 ,- lebih. Atau membeli antenna grid local yang harga nya Rp 200.000 ,- sedangkan yang import bisa mencapai Rp 300.000 lebih.
LANGKAH-LANGKAH PEMBUATAN :
1. Siapkan semua bahan dan peralatan yang dibutuhkan.

Cara membuat antena wajan bolic









2. Lubangi wajan tepat di tengah wajan tersebut seukuran baut ujuran 14, jika kurang besar gunakan kikir , cukup satu lubang saja.
Kemudian, ukur diameter wajan dan kedalaman wajan. Kenapa harus pake ngukur2 segala? Ini kita gunakan untuk menghitung Feedernya (permukaan pipa yang tidak di lapisi Alumunium Foil). Rumus mencari Feeder:
Cara membuat antena wajan bolic











F= D^2/(16*d)
*Ket:
- F: Feeder
- D: Diameter Wajan
- d: Kedalaman Wajan
- ‘^’pangkat, ‘/’ pembagian, ‘*’ perkalian
Contoh : Wajan dengan D = 70 cm, d = 20 cm maka jarak titik focus dari center dish : F = D^2 /(16 *d) = 70 ^2 / (16 *20) = 15.3 cm (Bagian yang tidak diberi Alumunium Foil.

3. Potong PVC paralon sepanjang 30 cm, kemudian beri tanda untuk jarak feeder-nya ( daerah bebas aluminium foil). Untuk menentukan panjang feeder-nya gunakan rumus di atas.
4. Siapkan Doff ( tutup ) paralon 3′. Lubangi wajan sebesar baut untuk menempelkan doff ( tutup ) paralon 3" tersebut. Kemudian pasang doff ( tutup ) paralon 3′ ke dasar wajan. hasilnya akan seperti dibawah ini :

Cara membuat antena wajan bolic








5. Pada bagian doff (tutup PVC paralon) yang akan di pasang pada ujung PVC harus di beri aluminium foil, sedangkan doff yang di pasang pada wajan tidak perlu di beri aluminium foil
 6. Siapkan Modem 3G, HSDPA, EVDO, dan EVDO rev B atau USB WLAN anda. Tutup modem USB WLAN dengan karet/plester lakban untuk melindunginya dari hujan.
7. Masukan karet pelindung /plester dengan lakban ke Modem 3G, HSDPA, EVDO, dan EVDO rev B atau USB WLAN anda, sehingga hasilnya akan menjadi seperti ini.
8. Beri lubang pada bagian paralon untuk meletakkan Modem 3G, HSDPA, EVDO, dan EVDO rev B atau USB WLAN anda, sekitar 5cmdari ujung PVC.
Cara membuat antena wajan bolic









9. Selanjut nya, bungkus PVC paralon dengan dgn aluminium foil pada daerah selain feeder, kalo aluminium foil yang ada tanpa perekat, maka untuk merekatkannya bisa menggunakan double tape.

Cara memperkuat sinyal 3G, HSDPA, EVDO, dan EVDO rev B









9. Selanjut nya, bungkus PVC paralon dengan dgn aluminium foil pada daerah selain feeder, kalo aluminium foil yang ada tanpa perekat, maka untuk merekatkannya bisa menggunakan double tape.

11. Dan pasangkan doff tadi ke PVC paralon Kemudian, wajan yang telah di lubangi tadi dipasangkan dengan doff yang satu nya lagi, sebelumnya doff tersebut dilubangi sesuai dengan ukuran baut yang sudah di siapkan, dan kencangkan secukupnya.

Cara memperkuat sinyal 3G, HSDPA, EVDO, dan EVDO rev B
 12. Lalu Kemudian tinggal pasangkan PVC paralon tadi ke wajan yang sudah di pasang doff.

Cara memperkuat sinyal 3G, HSDPA, EVDO, dan EVDO rev B

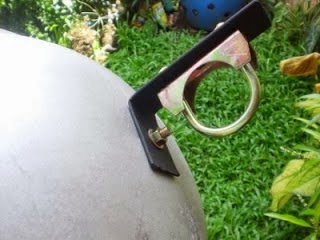

13. Pasang bracket antena dan plat besi L di bagian belakang wajan.
cara membuat antena wajan bolic
cara membuat antena wajan bolic



























14. Antena wajan bolic / wajan holic selesai. Sambungkan kabel USB yang sudah di perpanjang dengan kabel UTP. Antena wajan bolic atau antena wajan holic siap digunakan. Akan tampak seperti dibawah ini

cara membuat antena wajan bolic

cara membuat antena wajan bolic














Siapkan tiang untuk menegakkan wajanbolic. Bambu juga dapat digunakan. Cari yang lurus dan kokoh. tegakkan pipa besi/bambu sepanjang 8 meter tanpa terhalang bangunan. Wajanbolic dipasang mendekati ujung bambu.
Nah itulah cara membuat wajan bolic untuk memperkuat signal modem Internet Selamat Mencoba....

 masih banyak lagi cara memperkuat sinyal 3G, HSDPA, EVDO, dan EVDO rev B tergantung dengan kebutuhan dan kreasi kita.

nah sobat telkomtech demikian dulu, informasi berguna boleh di share hehehe....
